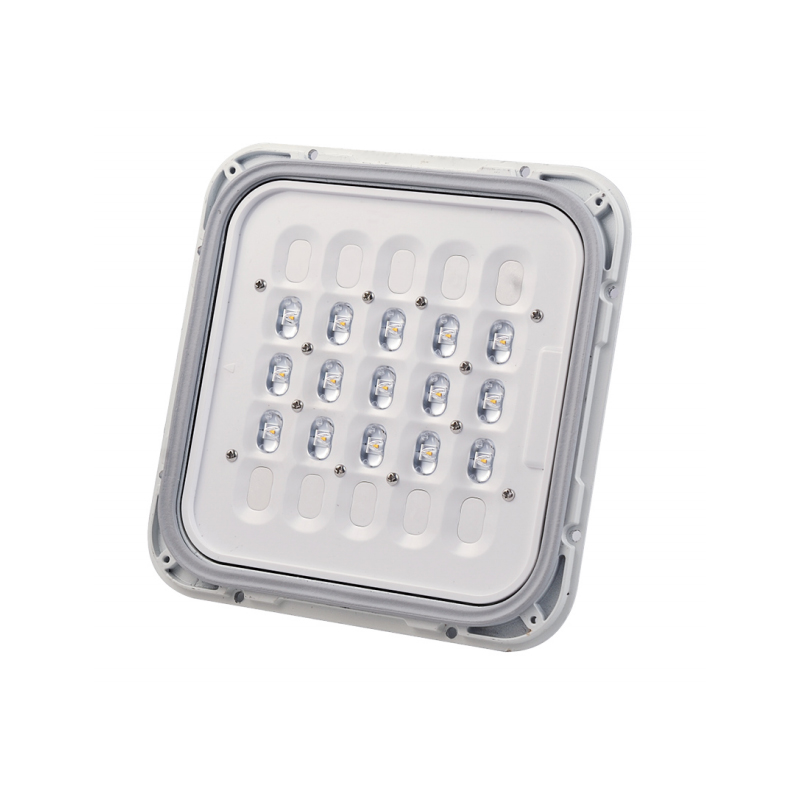

An LED modul je samostatná sestava vyzařující světlo obsahující jeden nebo více LED čipů namontovaných na desce s plošnými spoji (PCB), v kombinaci s elektrickými spoji, materiály pro řízení teploty a v mnoha provedeních s optickou čočkou nebo difuzorem. Funguje jako základní komponenta vyzařující světlo v hotovém svítidle – vyměnitelný, upgradovatelný motor, který určuje světelný výkon svítidla, účinnost, kvalitu bjsouv a životnost.

Moduly LED jsou široce používány v aplikacích pro montáž, údržbu a výměnu osvětlení na nádvoří, pouličního osvětlení, nástěnných svítidel, reklamních svítidel a dekorativního osvětlení. Jejich standardizované formáty a návrhy připojení plug-and-play umožňují výrobcům osvětlení efektivně stavět kompletní svítidla na osvědčené platformě světelných zdrojů – a umožňují koncovým uživatelům vyměňte poškozený nebo vadný modul bez sešrotování celého krytu svítidla , což výrazně snižuje náklady na údržbu a plýtvání materiálem po dobu životnosti instalace.

Jak funguje modul LED: Od čipu po světelný výstup

Pochopení vnitřního provozu modulu LED objasňuje, proč jsou kvalita komponent a tepelný management dva nejkritičtější faktory ovlivňující dlouhodobý výkon.

LED čip: Elektroluminiscence a účinnost

Každý LED čip v modulu obsahuje polovodičový přechod, který emituje fotony, když jím prochází dopředně zaujatý elektrický proud – proces nazývaný elektroluminiscence. Na rozdíl od žárovek, které generují světlo jako vedlejší produkt tepelné energie, LED čipy přeměňují elektrickou energii přímo na světlo, čímž dosahují světelné účinnosti 130–200 lm/W na úrovni čipu ve vysoce kvalitních produktech. Vlnová délka vyzařovaného světla – a tedy i barevný vzhled – je určena složením polovodičového materiálu. Bílé světlo je produkováno kombinací modrého LED čipu s fosforovou konverzní vrstvou, která převádí dolů část modré emise, aby se vytvořilo celé viditelné spektrum.

Substrát PCB a tepelná cesta

LED čipy jsou připájeny na desku plošných spojů s kovovým jádrem (MCPCB) nebo standardní PCB FR4 s měděnými stopovými vrstvami. MCPCB – obvykle používající hliníkovou základnu – poskytuje nízkoodporovou tepelnou cestu od spoje LED k montážnímu povrchu modulu a poté k chladiči svítidla. Udržování nižší teploty přechodu LED 85 °C je jediným nejdůležitějším faktorem pro dosažení plné jmenovité životnosti; každé zvýšení teploty přechodu o 10°C nad tuto prahovou hodnotu zkracuje životnost LED zhruba na polovinu. Vysoce kvalitní konstrukce modulů minimalizuje tepelný odpor na každém rozhraní – čip-deska, deska-pouzdro – aby udržely teploty spojů v bezpečných mezích i při maximálním jmenovitém výkonu.

SMD vs. Plug-In montážní formáty

LED moduls jsou vyráběny ve dvou primárních montážních formátech vhodných pro různé kontexty výroby a údržby. SMD (Surface-Mount Device) moduly jsou připájeny přímo na PCB během tovární montáže – proces vhodný pro velkoobjemovou automatizovanou výrobu s konzistentní kvalitou pájení a kompaktním uspořádáním desek. Zásuvné moduly používejte konektorová rozhraní, která umožňují vkládání a vyjímání modulu bez pájecích nástrojů – ideální pro aplikace výměny a údržby v terénu, kde tělo svítidla zůstává namontované a vyměňuje se samotný modul. Mnoho produktů pro venkovní osvětlení kombinuje oba formáty: čipy SMD LED v těle modulu a rozhraní zásuvného konektoru mezi modulem a ovladačem svítidla.

Klíčové parametry výkonu: Co znamenají specifikace

Technické listy LED modulů obsahují řadu technických parametrů, které přímo předpovídají výkon v reálném světě. Pochopení toho, co každý parametr představuje – a jaké hodnoty jsou přijatelné pro různé aplikace – je nezbytné pro informovaná rozhodnutí o nákupu.

Hlavní výhody vysoce kvalitních LED modulů

Výkonové výhody dobře specifikované LED moduls se rozšiřují napříč celým hodnotovým řetězcem – od efektivity výroby výrobce svítidel až po účty koncového uživatele za energii a plán údržby.

Vysoká světelná účinnost a úspora energie

LED moduly za současného stavu technologie běžně dosahují účinnosti na úrovni modulů 150–180 lm/W , což znamená účinnost na úrovni svítidel 120–160 lm/W po optických ztrátách a ztrátách budiče. To představuje a 70–80% snížení spotřeby energie oproti vysokotlakým sodíkovým nebo metalhalogenidovým modulům, které nahrazují v pouličním a plošném osvětlení – úspora, která se během životnosti modulu 50 000 hodin spojuje v rozhodující ekonomickou a ekologickou výhodu.

Nízké odpisy lumenů pro konzistentní dlouhodobý výkon

Znehodnocování lumenů – postupné snižování světelného výkonu, jak modul stárne – je kritickým kvalitativním rozdílem mezi moduly LED. Vysoce kvalitní moduly využívající sdružené, prémiové LED čipy vykazují míru znehodnocení lumenů nižší než 3 % za 10 000 provozních hodin , udržení výkonu nad 80 % počátečních hodnot po 50 000 hodinách (L80 ≥ 50 000 h). Méně kvalitní moduly využívající čipy s mimořádnou specifikací mohou během 20 000–30 000 hodin snížit výkon na 70 %, což vyžaduje dřívější výměnu a snižuje ekonomickou náročnost investice do LED.

Vysoká barevná konzistence napříč výrobními šaržemi

V aplikacích, jako je pouliční osvětlení, osvětlení fasád a reklamní světelné boxy, kde je v blízkosti instalováno velké množství modulů, je barevná konzistence mezi jednotkami vizuálně kritická. Kvalita LED moduls are sdruženo do ≤ 3 SDCM (standardní odchylka shody barev) — tolerance tak přísná, že barevný rozdíl mezi sousedními moduly je lidským okem nepostřehnutelný. Moduly mimo tuto toleranci vytvářejí viditelné změny tepla/chladu v celé soustavě svítidel, které si okamžitě všimnou obyvatelé budovy, obyvatelé a kolemjdoucí.

Všestrannost napříč specifikacemi napětí a velikostí

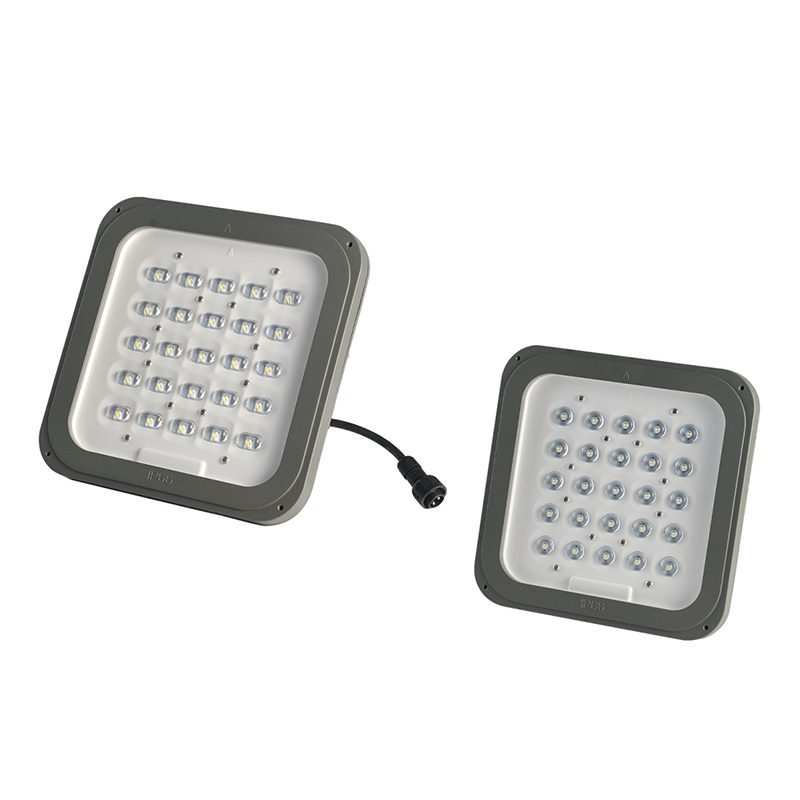

LED moduly jsou vyráběny v širokém rozsahu specifikací vstupního napětí – obvykle pokrývající 12V DC, 24V DC a přímé střídavé napětí (100–277V) — a ve fyzických velikostech od kompaktních 30mm čtvercových modulů pro sloupová a schodová světla až po 300mm lineární pole pro pouliční a plošné osvětlení. Tato šíře specifikací umožňuje přizpůsobení jediné produktové řady modulů pro celou řadu formátů svítidel, čímž se snižuje počet jedinečných komponent SKU, které musí výrobci osvětlení spravovat, a zároveň zachovávají flexibilitu designu v rámci svého produktového portfolia.

Pohodlná instalace a výměna

Návrhy zásuvných LED modulů umožňují montáž svítidla v továrně bez specializovaného pájecího zařízení – technici připojí modul ke kabelovému svazku ovladače pomocí konektoru s klíčem během několika sekund. V kontextu údržby v terénu umožňuje stejný design zásuvného modulu výměnu vadného nebo degradovaného modulu technikem údržby za méně než 5 minut na jedno svítidlo bez elektrického nářadí, což snižuje pracovní dobu a náklady na řízení dopravy u svítidel montovaných na silnici ve srovnání s kompletní výměnou svítidel, kterou vyžadují nemodulární produkty.

Aplikace modulů LED napříč kategoriemi produktů osvětlení

Všestrannost formátu modulu LED z něj činí preferovanou platformu světelných zdrojů pro výjimečně širokou škálu typů svítidel. Následující aplikace představují nejvýznamnější případy použití ve venkovním a komerčním osvětlení.

Pouliční a silniční osvětlení

Pouliční osvětlení LED moduls musí kombinovat vysoký výstupní tok – obvykle 5 000–20 000 lm na modul — s asymetrickými optickými rozvody typu II nebo typu III, které směrují světlo přes vozovku a zároveň regulují světelný odpad směrem nahoru. Moduly pro silniční aplikace jsou specifikovány s CRI ≥ 70 jako minimum, přičemž CRI ≥ 80 je stále více vyžadováno pro pěší zóny, kde je bezpečnostním požadavkem přesné rozpoznání obličeje a nebezpečí. Přepěťová ochrana ≥ 10 kV integrovaná v modulu nebo jeho budiči je nezbytná vzhledem k expozici blesku u instalací na vyvýšeném sloupu.

Osvětlení nádvoří a zahrady

Moduly nádvoří fungují při nižších příkonech – obvykle 5–30 W — avšak s náročnými požadavky na kvalitu barev. CRI ≥ 80, těsný SDCM binning a teplé barevné teploty 2 700–3 000 K jsou standardní specifikací pro rezidenční zahradní a dvorní svítidla, kde přesné vykreslení rostlinných listů, přírodního kamene a dřeva vytváří atmosférickou kvalitu, která odlišuje prémiové krajinné osvětlení od osvětlení funkčních ploch. Formáty sloupků a sloupků vyžadují kompaktní, kruhové nebo čtvercové geometrie modulů, které se integrují do sestavy opálového difuzoru svítidla bez viditelných aktivních bodů LED.

Nástěnné osvětlení a osvětlení fasád

Nástěnná svítidla pro fasády budov, osvětlení vchodů a architektonické efekty využívají moduly LED s pečlivě navrženými asymetrickými úhly paprsku – typicky Eliptické rozložení 10°×60° nebo 15°×90° — které promítají světlo spíše podél povrchu stěny než ven do prostoru. Vysoké CRI (≥ 80) je v těchto aplikacích důležité pro přesné odhalení textury a barvy fasádních materiálů. Kompatibilita se stmíváním DALI-2 umožňuje měnit intenzitu osvětlení fasády v rámci správy noční vizuální identity budovy a plánované stmívání po půlnoci snižuje spotřebu energie a světelné znečištění.

Reklamní světelné boxy

Reklamní a maloobchodní světelné boxy vyžadují LED moduly výjimečně pevná barevná konzistence (≤ 3 SDCM) a vysoký, stabilní světelný tok na velké osvětlené ploše. Jednotnost barev po celé ploše podsvíceného nápisu je primární metrikou vizuální kvality této aplikace – viditelné barevné pruhy nebo přechody jasu z nekonzistentních modulů ničí profesionální vzhled reklamy. Moduly pro aplikace osvětlovacích boxů jsou obvykle specifikovány ve formátech 12V nebo 24V DC pásek nebo matrice, které umožňují snadné pokládání přes celou podsvícenou plochu, s výstupy vypočtenými pro dosažení cílového jasu obličeje (běžně 1 000–3 000 cd/m² pro venkovní reklamní displeje).

Možnosti přizpůsobení: Přizpůsobení LED modulů specifickým požadavkům

Jedna z komerčně nejvýznamnějších výhod LED modul formát je prostor pro přizpůsobení, který poskytuje výrobcům svítidel a účastníkům programu OEM/ODM. Na rozdíl od uzavřených, nekonfigurovatelných světelných zdrojů lze moduly LED specifikovat s širokou škálou nastavitelných parametrů, které umožňují optimalizaci světelného zdroje pro každý konkrétní design svítidla a požadavek aplikace.

Přizpůsobení úhlu paprsku

Sekundární optické čočky – nacvakávací nebo lepené přes pole LED – jsou k dispozici v řadě od 10° bod až 120° široká záplava , s eliptickým, čtvercovým, lineárním a netopýřím křídlem dostupným pro specifické fotometrické požadavky. Vlastní nástroje pro čočky pro jedinečné distribuční profily jsou proveditelné při objemech 5 000 jednotek nebo více. Pro výrobce svítidel, kteří vyvíjejí produkty pro specifické třídy silnic nebo architektonické aplikace, může přizpůsobené rozložení úhlu vyzařování znamenat rozdíl mezi vyhověním a nesouladem s platnou normou osvětlenosti – což z něj činí jednu z nejhodnotnějších dostupných možností přizpůsobení.

Přizpůsobení teploty barev a CRI

Standardní teploty barev modulu 2 700 K, 3 000 K, 4 000 K, 5 000 K a 6 500 K jsou dostupné u většiny produktových skupin. Vlastní hodnoty CCT — jako např 2 400 K pro ultrateplé pohostinské aplikace nebo 5 700 K pro průmyslové inspekční osvětlení — lze specifikovat prostřednictvím výběru fosforu na úrovni čipu pro objemové objednávky. Podobně varianty s vysokým CRI (CRI ≥ 90, R9 > 50) využívající fosforové formulace s rozšířeným spektrem jsou dostupné pro aplikace v maloobchodě, muzeích a zdravotnických zařízeních, kde je prvořadá věrnost barev.

Přizpůsobení výkonu a napětí

Příkon modulu lze upravit v rámci tepelné kapacity substrátu PCB konfigurací počtu LED čipů v sériových/paralelních řetězcích a nastavené hodnoty provozního proudu. To umožňuje nabízet formát jediného fyzického modulu více úrovní výkonu — například varianty 20 W, 30 W a 40 W — ze stejného nástroje, který výrobcům svítidel poskytuje škálovatelnou platformu světelných zdrojů napříč jejich produktovou řadou bez nákladů na návrhy více modulů.

Odvod tepla: Proč tepelný management určuje životnost modulu

Ze všech faktorů, které určují životnost LED modulu, je tepelný management tím nejdůležitějším. Vztah mezi teplotou přechodu a životností není lineární, ale exponenciální – malé zvýšení provozní teploty vede k neúměrně velkému zkrácení životnosti. Modul pracující s teplotou přechodu 75°C vydrží podstatně déle než ekvivalentní modul pracující při 95°C, i když jsou všechny ostatní faktory totožné.

Tepelný odporový řetěz

Teplo generované na spoji LED musí projít řadou tepelných rozhraní, než se dostane do okolního vzduchu: spoj → pájený spoj → měděná vrstva PCB → dielektrická vrstva PCB → hliníková základna → materiál tepelného rozhraní → chladič svítidla → okolní vzduch. Každé rozhraní má hodnotu tepelného odporu měřenou ve °C/W. Součet těchto odporů určuje teplotu přechodu při daném příkonu. Kvalitní návrhy modulů minimalizují odpor na každém rozhraní vysoce vodivé substráty MCPCB (tepelná vodivost ≥ 2 W/m·K) , optimalizovaná geometrie lití mědi a řízené profily pájených spojů, které minimalizují dutiny na rozhraní čip-deska.

Kompatibilita designu chladiče svítidla

LED modul nemůže dosáhnout své jmenovité životnosti, pokud není namontován do svítidla s chladičem přiměřeně dimenzovaným pro ztrátový výkon modulu. Běžně používaným konstrukčním pokynem je, že chladič by měl být schopen udržet teplotu montážního povrchu modulu pod úrovní 60°C při maximálním jmenovitém výkonu v prostředí 25°C . Moduly dodávané pro výrobu svítidel OEM by měly obsahovat údaje o tepelném odporu (R_th junction-to-case), aby konstruktéři svítidel mohli před výrobou ověřit, že jejich konstrukce chladiče je přiměřená.

Výběr správného modulu LED: Kontrolní seznam nákupu

Se stovkami LED modul produkty dostupné za velmi rozdílné ceny a úrovně kvality, strukturovaný hodnotící rámec zabraňuje nákladným důsledkům specifikace nestandardních komponent, které předčasně selžou nebo fungují pod očekáváním v terénu.

• Vyžádejte si testovací data LM-80: LM-80 je průmyslová standardní testovací metoda pro udržování lumenu LED v průběhu času. Skutečná zpráva o LM-80 od akreditované zkušební laboratoře je jediným spolehlivým základem pro tvrzení o životnosti L70 – odmítněte dodavatele, kteří nejsou schopni poskytnout tuto dokumentaci.
• Ověřte původ čipu a binning: Vyžádejte si od výrobce čipu LED bin kód a toleranci biningu (SDCM). Moduly využívající čipy sdružené do ≤ 3 SDCM zajistí konzistentně sladěný barevný vzhled u všech jednotek ve výrobní dávce.
• Zkontrolujte specifikaci substrátu PCB: Potvrďte, že modul používá hliníkový MCPCB s udávanou tepelnou vodivostí ≥ 2 W/m·K — ne standardní FR4 PCB, který má tepelnou vodivost 10–20× nižší a bude mít za následek výrazně zvýšené teploty přechodu při jakémkoli smysluplném příkonu.
• Ověřte kompatibilitu napětí a proudu: Přizpůsobte propustné napětí a proudové specifikace modulu přesně výstupu ovladače. Neodpovídající provozní body – dokonce i v rámci jmenovitého rozsahu modulu – snižují účinnost i životnost.
• Vyhodnoťte podporu přizpůsobení: Pokud aplikace vyžaduje nestandardní úhly paprsku, hodnoty CCT nebo fyzické rozměry, ověřte si, že dodavatel má skutečný vlastní optický design a schopnost rozvržení desek plošných spojů, než aby standardní produkty jednoduše přebalil upravenými štítky.
• Vyžádejte si údaje o konzistenci výrobní dávky: Požádejte o SDCM a výstupní data lumen z více výrobních šarží, abyste si ověřili, že výrobní proces dodavatele poskytuje konzistentní výsledky napříč šaržemi – nejen u vzorku předloženého k hodnocení.

Často kladené otázky o LED modulech

Jaký je rozdíl mezi modulem LED a ovladačem LED?

Modul LED je komponenta vyzařující světlo – obsahuje LED čipy, PCB a optické prvky, které produkují světlo. Ovladač LED je napájecí jednotka, která převádí síťové střídavé napětí na regulovaný konstantní proud DC výstup požadovaný modulem. U integrovaných svítidel jsou oba komponenty umístěny ve stejném svítidle; v modulárním provedení se jedná o samostatné jednotky, které lze nezávisle vyměňovat. Selhání ovladače a degradace modulu LED jsou dvě nejčastější příčiny konce životnosti svítidla a jejich oddělení umožňuje výměnu vadné součásti za zlomek nákladů na výměnu kompletního svítidla.

Lze LED modul použít přímo na síťové napětí bez ovladače?

Standardní LED moduly vyžadují budič konstantního proudu a nelze je připojit přímo k síťovému zdroji střídavého proudu — neregulované napětí by okamžitě zničilo LED čipy. K dispozici jsou však moduly LED se střídavým vstupem, které obsahují integrovaný miniaturní řídicí obvod v těle modulu a lze je připojit přímo k síti 100–277 V AC. Tyto moduly s integrovanými ovladači nabízejí jednodušší architekturu systému za cenu mírně snížené celkové účinnosti a nemožnosti nezávisle vyměnit ovladač a modul – což je kompromis, který je činí vhodnějšími pro aplikace s nižší kritickostí než pro vysoce využívanou venkovní infrastrukturu.

Jak zjistím, zda je modul LED kompatibilní s mým stávajícím svítidlem?

Kompatibilita mezi náhradním modulem a stávajícím svítidlem závisí na čtyřech faktorech: fyzické rozměry (modul se musí vejít do optické komory), elektrická kompatibilita (dopředné napětí a proud modulu musí odpovídat výstupu ovladače), tepelné rozhraní (montážní plocha modulu musí správně lícovat se stávajícím chladičem) a optické rozhraní (rozložení světla modulu musí být kompatibilní se stávající geometrií reflektoru nebo difuzoru). Při výměně modulů ve stávajícím svítidle je nejbezpečnějším přístupem zdroj a podobná náhrada od původního výrobce svítidel nebo modul, který byl specificky ověřen jako kompatibilní náhrada daného modelu svítidla.

Co způsobuje posun barev v LED modulech v průběhu času?

Barevný posun – změna vnímaného barevného vzhledu světelného výstupu, jak modul stárne – je primárně způsobena degradací fosforové konverzní vrstvy nanesené na modrý LED čip. Vysoké provozní teploty urychlují degradaci fosforu a progresivní posun směrem k modřejšímu nebo žlutějšímu vzhledu v závislosti na specifickém mechanismu degradace. Udržování teploty spoje pod 85°C prostřednictvím adekvátního tepelného managementu je nejúčinnější strategií pro minimalizaci barevných posunů po dobu životnosti modulu. Sekundární příčiny zahrnují žloutnutí čočky v důsledku vystavení UV záření a degradaci pájeného spoje – obojí je řešeno výběrem materiálu v kvalitních konstrukcích modulů.
